名称：QT2B QT4 QT8 QTF系列起重机控制台
详细信息
1、适用范围
QT2B QT4 QT8 QTF系列起重机控制台主要用于交流50HZ（60HZ），380V（440）及以下的控制电路中，控制起重运输机械的电动机起动、调速、制动及换向。
2、型号含义
3、结构特征及工作原理

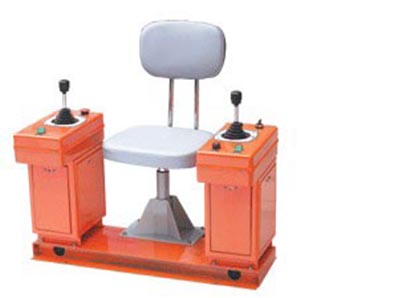

控制台的结构是由左、右控制箱及座椅（选购）组成。控制台操作杆通过齿轮传动带动凸轮轴转动，达到触头关合要求，前后、左右的位置可满足实际使用的要求分为1~6档，每台控制台可以同时控制四个机构触头组，分别控制起升机构、大车机构、小车机构（变幅机构）、回转机构等，每个触头组可以安装多只触头，触头数见表1。QT4、QTf起重机控制台设有自动复位机构。
表1
|
型号 |
QT2B |
QT4 |
QT8 |
QTF |
|
触头数（最多） |
12 |
8 |
14（起升机构） |
8 |
|
档位（最多） |
6 |
5 |
6 |
5 |
4、性能及技术数据
4．1、控制台适用于下列工作条件：
a、周围空气温度，上限值+40℃，下限值-5℃，24小时内平均值不超过+35℃；
b、安装地点空气清洁，在+40℃的最高温度下相对湿度不超过50%，较低温度下相对湿度可以提高；
c、安装地点的海拔高度不超过2000m；
d、垂直安装，倾斜度不超过5°；
e、供电电网质量合格，进线电压波动范围不超过额定电压值的±10%；
f、控制台的污染等级为3级，安装类别为III类; g、控制台外壳的防护等级为lp30。
4．2、控制台额定型工作电流见表3
表3
|
型号 |
QT2B |
QT4 |
QT8 |
QTF |
|
额定工作电流（A） |
2．6 |
2．6 |
2．6 |
1 |
4．3、控制台适用于断续工作制，其基本负载因素为40%，额定操作频率手柄操作力见表4
表4
|
型号 |
QT2B |
QT4 |
QT8 |
QTF |
|
操作频率（次/h） |
600 |
1200 |
1200 |
300 |
|
操作力（N） |
≤30 |
≤25 |
≤25 |
≤30 |
4．4、控制台的电寿命和机械寿命见表5
表5
|
型号 |
QT2B |
QT4 |
QT8 |
QTF |
|
机械寿命（万次） |
300（150触头机构） |
300 |
300 |
300 |
|
电寿命（万次） |
100 |
100 |
100 |
60 |
注：操作手柄从零位向一个方向运行至终端，再返回零位为一次，机械寿命数值应在操作四个方向上平均分配。
5、外形尺寸和安装尺寸
见图1和表2
|
型号 |
L1 |
L2 |
H |
L3×L4 |
D |
|
QT2B |
908 |
760 |
1043 |
600×280 |
Ф12 |
|
QT4 |
900 |
760 |
990 |
270×150 |
Ф11 |
|
QT8 |
852 |
760 |
990 |
270×150 |
Ф11 |
|
QTF |
750 |
500 |
980 |
270×150 |
Ф11 |
图1
6、使用与保养
6．1、开箱检查：外观是否完整无损、操作机构是否灵活、零位自锁是否可靠、接线与电气原理图是否一致。
6．2、带有零位自锁的控制台必须有手指拉起自锁杆后才能操作。严禁未拉起自锁杆强制操作。
6．3、一般情况下每年对控制台的触头进行清理一次，在清理触点时，可用棉工醮无水酒精擦洗。定期检查操作机构和触头机构的紧固件。
7、运输、储存条件
7．1、在运输和储存当中应防雨雪侵袭，储存地点应空气流通、干燥。
7．2、在运输和储存过程中，控制台的温度条件为-25~+55℃，短时（24h）温度可达+70℃。
