名称：发电机中性点接地电阻柜
详细信息

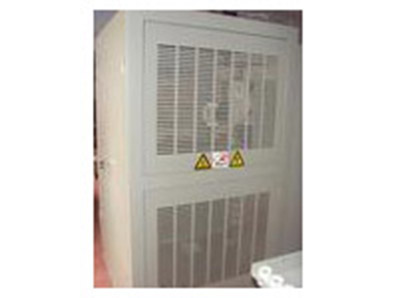

QH-FZR型发电机中性点接地电阻柜为专用于发电厂发电机中性点采用高电阻接地的成套装置。发电机电压等级主要为6kv至20kv。当定子发生一点接地时，可限制接地电流在很小的数值，并有效抑制电弧接地暂态过电压。
QH-FZR型发电机中性点接地电阻柜使用环境
1、适用于户内。
2、环境温度：不低于-40℃，不高于+40℃。
3、海拔高度不超过3000m。
4、相对湿度：不大于95%（25℃）。
5、电网频率：58～62Hz(60Hz系统)、48～52Hz(50Hz系统)。
6、安装场所的空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃。
QH-FZR型发电机中性点电阻柜技术参数推荐表
|
发电机容量
（MW）
|
100/125
|
200
|
300
|
600
|
900/1000
|
||||
|
发电机额定电压
（kV）
|
10.5
|
13.8
|
15.75
|
18
|
20
|
20
|
24
|
24
|
27
|
|
预计回路单相接地大电容电流（A）
|
4
|
5
|
6
|
8
|
10
|
||||
|
接地变压器一次侧电压（kV）
|
10.5/
|
13.8/
|
15.75/
|
18/
|
20/
|
20/
|
24/
|
24/
|
27/
|
|
接地变压器二次侧电压（kV）
|
0.22
|
0.22
|
0.22
|
0.22
|
0.22
|
||||
|
接地变压器额定
容量（kVA）
|
30
|
30
|
50
|
50
|
63
|
||||
|
二次侧电阻值（Ω）
|
1.0
|
0.8
|
0.5
|
0.4
|
0.3
|
||||
|
接地保护抽取电压
（kV）
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
||||
定货需知
为了更好的为您服务，定货时请提供以下资料：
1、发电机的额定电压，接地变压器的变比，电阻值；
2、接地变压器的绝缘形式（干式或油浸式）；
3、电流互感器的变比；
4、柜体的颜色，上走线，还是下走线。
5、通流时间
6、电阻柜的材质、IP防护等级、颜色及安装地点
