名称：ZX12系列电阻器
详细信息
1、适用范围
ZX12 型电阻器适用于交流50HZ电压至660V或直流电压至440V的电路中，主要作电动机的起动、调速与制动等之用。电阻器为开启式，其额定发热功率为4.6KW。
·海拔高度不超过2500米；
·周围介质温度不超过+40℃及不低于-30℃；
·当+20℃至-5℃时空气相对湿度不大于85%；
·周围介质中无足以腐蚀金属和破坏绝缘及有爆炸危险的气体及导电尘埃；
·必须有防雨雪设备并不会充满水蒸汽的地区；
·在无剧烈震动或颠跛的地区。

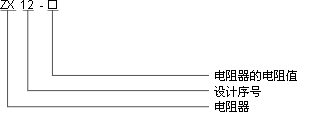

2、型号含义
3、主要技术参数
|
型号
|
发热时间常数（S）
|
允许负载电流（A）
|
总电阻值(Ω)
|
电阻元件
|
||
|
型号数量接法
|
||||||
|
ZX12-0.1
|
200
|
215
|
0.1
|
ZJ1-1
|
12
|
2并6串
|
|
ZX12-0.14
|
150
|
181
|
0.14
|
ZJ1-2
|
12
|
2并6串
|
|
ZX12-0.2
|
120
|
152
|
0.2
|
ZJ1-3
|
12
|
2并6串
|
|
ZX12-0.28
|
140
|
128
|
0.28
|
ZJ1-4
|
16
|
2并8串
|
|
ZX12-0.4
|
200
|
107
|
0.1
|
ZJ1-1
|
12
|
12串
|
|
ZX12-0.56
|
150
|
91
|
0.56
|
ZJ1-2
|
12
|
12串
|
|
ZX12-0.8
|
120
|
76
|
0.8
|
ZJ1-3
|
12
|
12串
|
|
ZX12-1.1
|
140
|
64
|
1.1
|
ZJ1-4
|
16
|
16串
|
|
ZX12-1.6
|
128
|
54
|
1.6
|
ZJ1-5
|
16
|
16串
|
|
ZX12-2.2
|
104
|
46
|
2.2
|
ZJ1-6
|
16
|
16串
|
|
ZX12-3.0
|
136
|
39
|
3.0
|
ZJ1-7
|
24
|
24串
|
|
ZX12-4.2
|
104
|
33
|
4.2
|
ZJ1-8
|
24
|
24串
|
|
ZX12-5.6
|
96
|
29
|
5.6
|
ZJ1-9
|
24
|
24串
|
|
ZX12-8.0
|
80
|
24
|
8.0
|
ZJ1-10
|
24
|
24串
|
4、结构特征
电阻器ZX12型系列系敞开式，防护等级为1P00，全系列电阻器按各种上规格分别由12、16及24片电阻元件装配而成。电阻元件为铁铬铝合金轧制成齿形，结构按其宽度分为大、中、小三种，大片与中片两端冲孔作为安装之用，小片规格的两端直接由接线板联结，电阻元件两端联结处，去除表面氧化膜以保证触良好。每一电阻元件的联结均凭借紧固镙钉压紧，以保证良好的接触电阻。

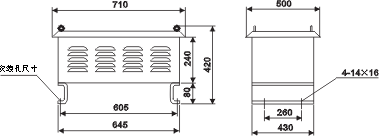

外形及安装尺寸
ZX12型户内电阻器外形及安装尺寸
ZX12型户外电阻器外形及安装尺寸
